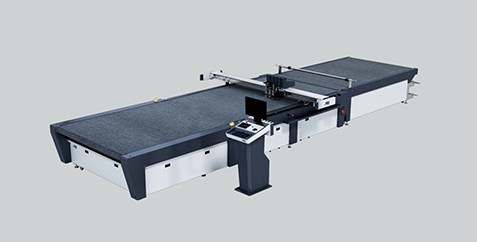

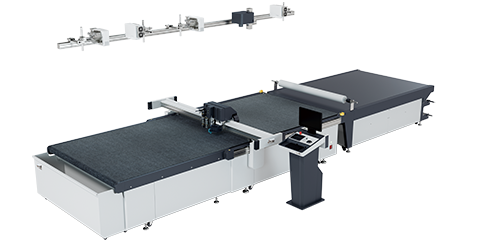

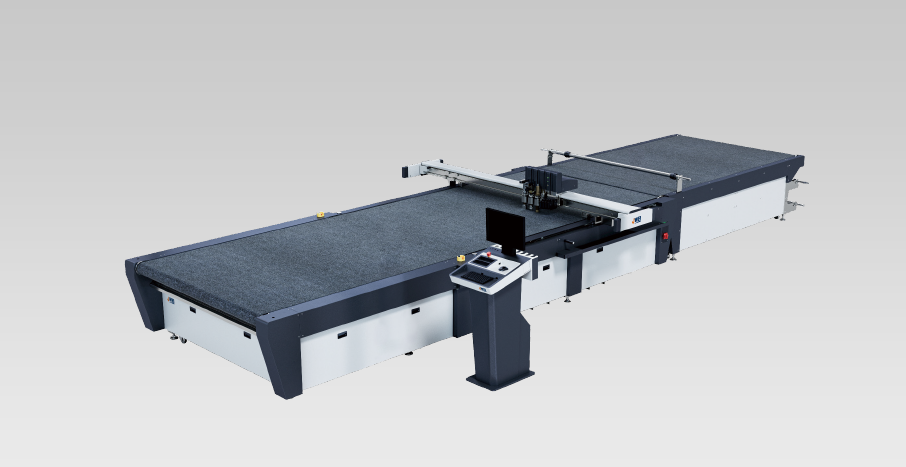

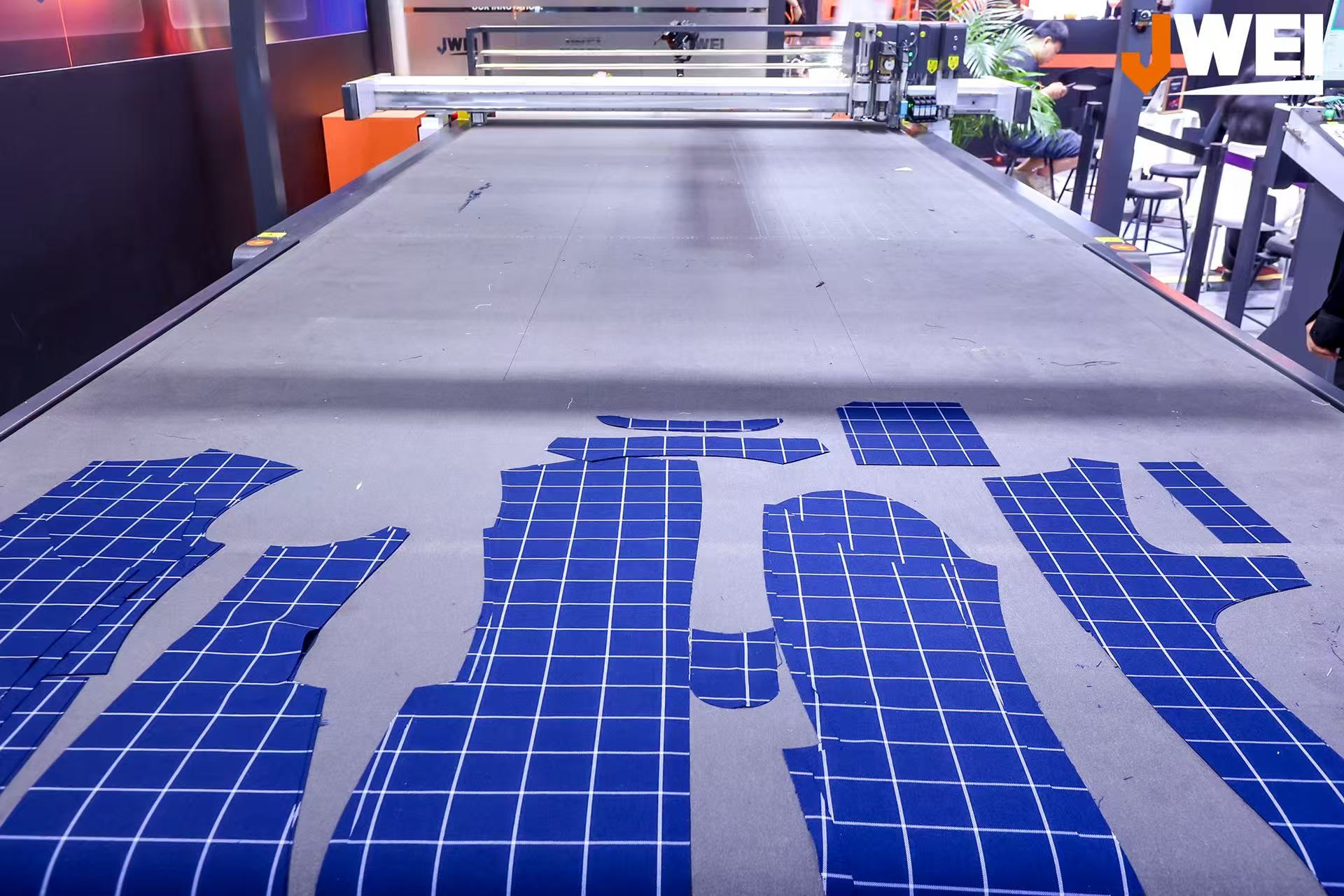

TBP05-2218-RQ服裝小型裁剪機是一款集高效、精準與多功能于一體的先進裁剪設備。它適用于西裝高級定制、運動內衣、團體職業裝等多種服裝的智能裁剪，特別適合小單快返，兼容針織、梭織、皮毛等多種面料。設備采用雙沖模塊、四墨盒噴墨模塊、全新控制系統和跟隨吸風技術，確保了裁剪的高速度和高精度。5D視覺對條對格系統簡化了裁剪流程，提高了效率。多種裁剪工具和自動清廢功能進一步增強了其操作便捷性和適用性，是服裝制造行業提升生產效率和產品精度的理想選擇。

4倍

相比于人工裁剪，工作效率提升

Contact Us

產品應用場景

TBP05-2218-RQ服裝小型裁剪機用于西裝高級定制、運動內衣、團體職業裝、校服、工裝智能裁剪，小單快返，能切割針織、梭織、皮毛(如羊剪絨) 牛津布、帆布、海綿、仿皮、棉麻料、混紡布料。

梭織類

絲綢類

針織類

亞麻類

呢絨類

化纖類

切割視頻

優勢特點

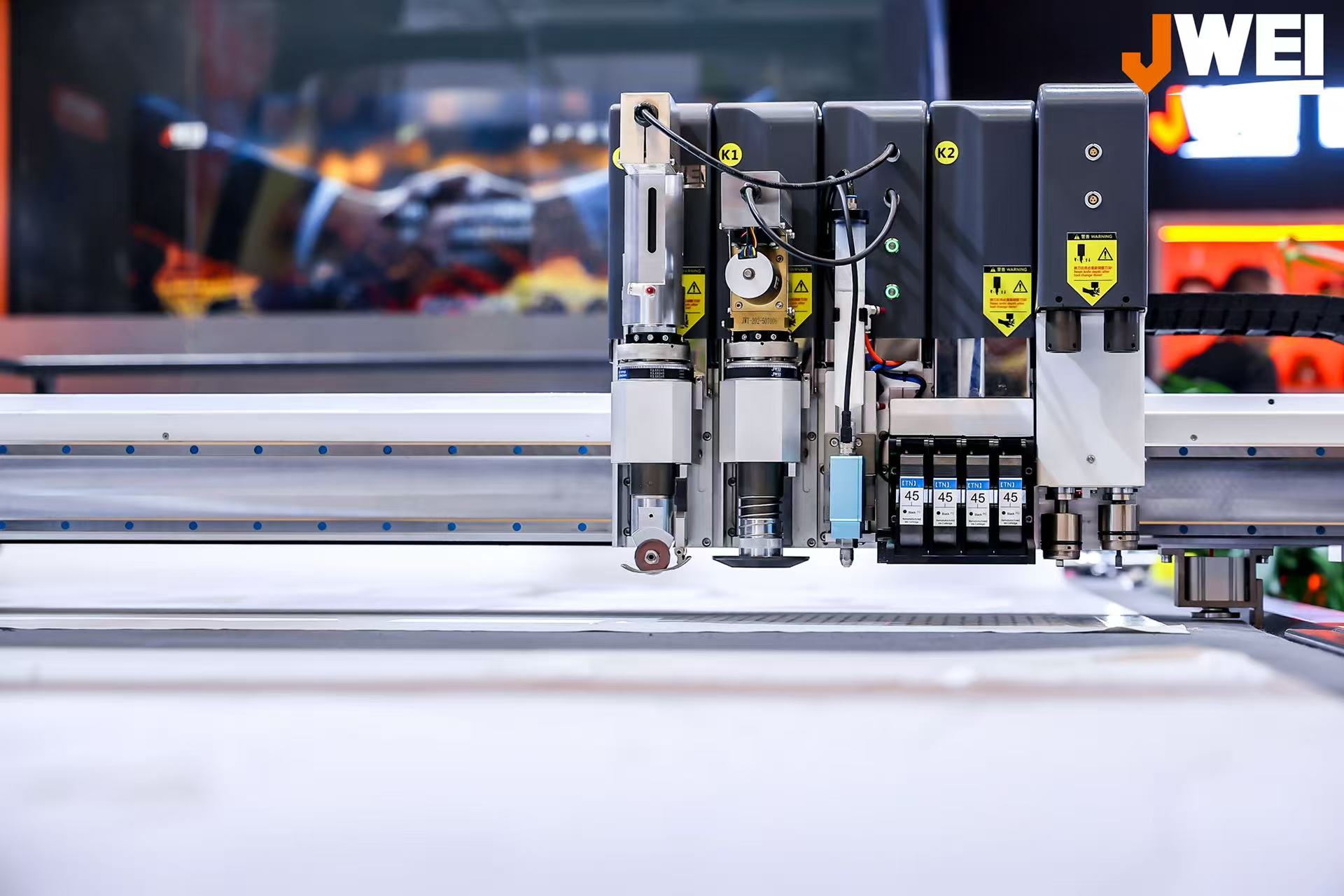

雙沖模塊

獨立沖剪口高速沖一字剪口/V字剪口，旋轉沖針/沖孔用于收省開袋定位等。可執行裁切工藝，V型剪口外切，內轉角無過切，最小2mm小間隙無過切裁切等。

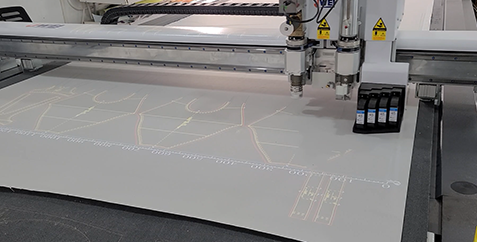

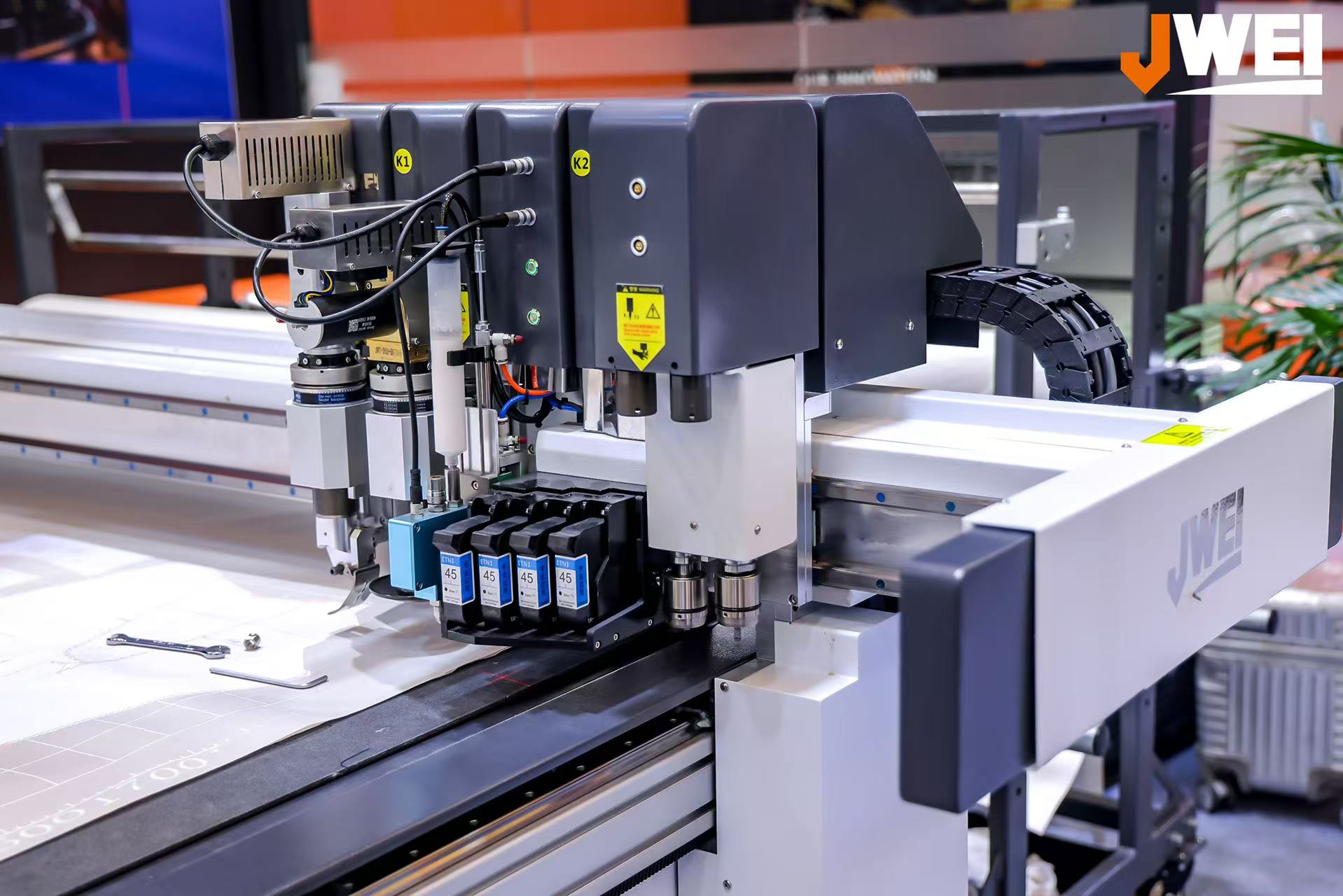

四墨盒噴墨模塊

四墨盒噴墨模塊，相比于市面常見品牌雙噴效率翻倍，噴墨線跡清晰，噴切刀線誤差可以控制在1mm之內，線跡具備粗細可調功能，加長切割文件可以進行跨版連裁。

全新控制系統

采用全新控制系統，轉弧速度更高，行進中工具轉向，搭配高性能大功率伺服電機，切割速度更塊，整體用時效率更高。

跟隨吸風

全新升級跟隨吸風，材料吸附固定效果更牢固，小轉角/小裁片/ 柔性材料裁切品質更佳。

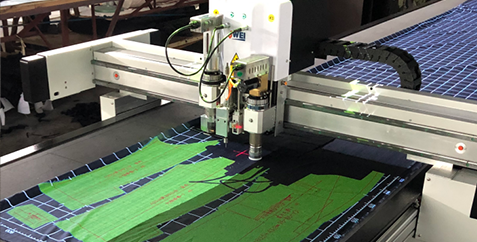

視覺對條對格系統（5D視覺）

無需傳統模式將面料條格橫平豎直的鋪布，只需要鋪平就可以，通過視覺系統直接匹配經緯CAD排料即可切割出需要對條對格的裁片。

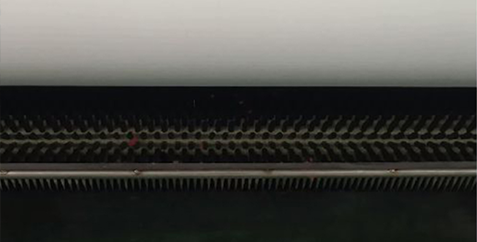

自動清廢

臺面滾動的同時自動啟動清廢功能，快速方便清理工作臺面。

多種工具

飛刀工具

飛刀工具

配備特質鎢鋼硬化圓刀片，輕松應對各種針織與梭織面料的裁剪，速度快，切邊光滑整齊，輕薄透氣材料的裁剪不再困難。
旋轉沖針工具模塊

旋轉沖針工具模塊

獨立旋轉沖針/沖孔工具，可以互換安裝沖針或者2mm空心沖孔，主要用于服裝收省定位以及挖袋定位使用，裁切直接完成定位，避免后期人工定位，減少工序，提高效率。
獨立沖剪口工具

獨立沖剪口工具

快速在面料上沖出所需剪口，有V型與一字型沖孔刀片可選，沖孔效率比競品快1/4左右。

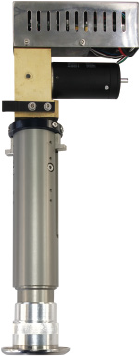

5mm震動刀工具

5mm震動刀工具

內置瑞士進口微電機，最高轉速可達7000RPM，輕松應對各種面料的裁剪需求，利用過切補償功能可有效減少剪口或特殊邊角的過切現象，多種角度的刀片選擇，實現各種面料的最佳裁剪。

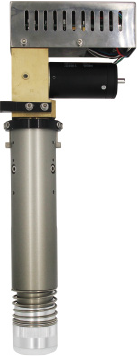

1mm轉震動刀工具

1mm轉震動刀工具

內置瑞士進口微電機，最高轉速可達18000RPM，切割速度快，主要用于紡織類覆膜高精度裁切，服裝內襯覆膜高精度裁切，皮革仿皮等高速度裁切等。

技術參數

更多詳細功能請聯系客服。

以下參數本公司保留最終解釋權，如有變動，恕不另行通知。

型號		TBP05-2218-RQ
切割模式	模式一	雙刀座（快反初級）
	模式二	雙刀座+雙沖剪口（快反中級）
	模式三	雙刀座+四噴（打樣初級）
	模式四	雙刀座+雙沖剪口+四噴（打樣中級）
工具配置		飛刀工具、振動工具、剪口工具、定位工具、畫線工具、噴墨工具等
最大運行速度		1800mm/s
最大裁切速度		1500mm/s
最大裁切厚度		10mm (根據不同裁切材料)
裁切材料		針織、梭織、皮毛(如羊剪絨) 牛津布、帆布、海綿、仿皮、棉麻料、混紡布料等各類服裝、箱包、沙發面料及地毯織物
材料固定方式		真空吸附
重復精度		±0.1mm
網絡傳輸距離		≤350m
數據傳輸方式		以太網口
清收廢系統		清臺面系統、廢料自動收集器
對條對格（選配）		投影對條對格系統
		視覺對條對格系統
操作面板		中英文液晶觸摸屏
傳動系統		高精度電機、直線導軌、同步帶
整機功率		10kW
數據格式		PLT、HPGL、NC、AAMA、DXF、XML、CUT、PDF等
額定電壓		AC 380V±10%
切割區域		2200mm×1800mm
收料區域		2000mm×1800mm
